Montaż radia Pioneer przez złącze ISO jest prosty wtedy, gdy od razu wiadomo, który przewód odpowiada za stałe zasilanie, który za zapłon, a które żyły prowadzą do głośników. W praktyce właśnie na tym etapie pojawia się najwięcej pomyłek, więc poniżej rozpisuję temat tak, jak podszedłbym do niego przy realnej instalacji: co do czego podłączyć, jakie akcesoria mają sens i gdzie najłatwiej narobić sobie problemów.
Najpierw zasilanie, potem głośniki i dopiero dodatki
- Żółty przewód w radiu Pioneer to zwykle stałe +12 V, a czerwony to sygnał po stacyjce, czyli ACC.
- Czarny przewód prowadzi do masy, najlepiej na czysty, niepomalowany metal.
- Niebiesko-biały służy do sterowania anteną elektryczną lub wzmacniaczem, ale ma ograniczenie prądowe 300 mA.
- W wielu autach trzeba zamienić funkcje czerwonego i żółtego przewodu, bo fabryczna wiązka bywa inaczej rozpisana.
- Najczęściej potrzebne akcesoria to przejściówka do konkretnego auta, adapter antenowy i multimetr do sprawdzenia napięć.
- Przed wsunięciem radia do kieszeni zawsze robię test: pamięć stacji, wyłączanie po kluczyku i osobne granie każdego kanału.
Jak czytać złącze ISO w radiu Pioneer
Kostka ISO to po prostu standardowe złącze, które rozdziela instalację na dwie logiczne części: blok zasilania i sterowania oraz blok głośnikowy. Dzięki temu radio nie wymaga każdorazowo ręcznego dopasowywania przewodów od zera, a montaż można wykonać czysto i bez cięcia fabrycznej wiązki. Ja traktuję to jako dużą zaletę, ale tylko pod jednym warunkiem: trzeba wiedzieć, że nie każdy samochód ma identycznie przypisane piny po swojej stronie wiązki.
W praktyce Pioneer opiera się na prostym układzie kolorów. Żółty odpowiada za pamięć i zasilanie stałe, czerwony za zapłon, czarny za masę, a niebiesko-biały za sygnał sterujący anteną lub wzmacniaczem. Do tego dochodzi osobny zestaw przewodów dla głośników. Jeśli zapamiętasz te dwie grupy, połowa pracy jest już wykonana.

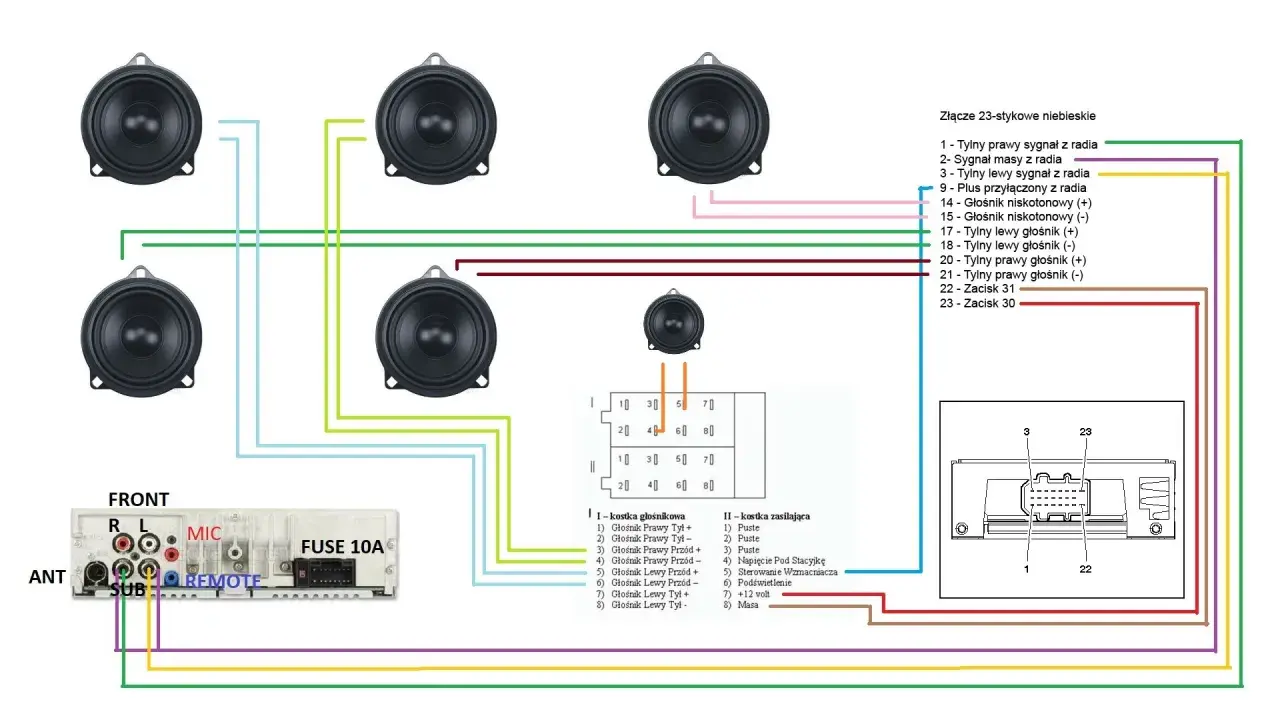

Rozpiska przewodów, która pozwala podłączyć radio bez zgadywania
W schematach ISO najważniejsze jest to, żeby patrzeć na funkcję przewodu, a nie wyłącznie na kolor w samochodzie. Kolory po stronie radia są zwykle czytelne, ale po stronie auta bywa różnie, zwłaszcza w starszych samochodach albo po wcześniejszych przeróbkach. Dlatego poniżej rozpisuję najpraktyczniejszy wariant, z którym najczęściej spotykam się przy montażu radia Pioneer.
| Przewód w radiu Pioneer | Pin ISO | Funkcja | Co to oznacza w praktyce |
|---|---|---|---|
| Żółty | A4 | Stałe +12 V | Podtrzymuje pamięć stacji, ustawień i zegara. |
| Czerwony | A7 | +12 V po stacyjce, ACC | Radio ma się włączać i wyłączać razem z kluczykiem. |
| Czarny | A8 | Masa | Powinien iść do czystego, niepomalowanego punktu metalowego. |
| Niebiesko-biały | A5 | Remote / antena elektryczna / wzmacniacz | Uruchamia antenę lub wzmacniacz, gdy radio jest włączone. |
| Pomarańczowo-biały | A6 | Podświetlenie | Przyciemnia ekran po włączeniu świateł w aucie. |
| Żółto-czarny | Mute | Wyciszenie zewnętrzne | Używa się go tylko wtedy, gdy samochód lub dodatkowe urządzenie tego wymaga. |
| Para przewodów | Kanał głośnika | Typowy pin ISO | Uwagi |
|---|---|---|---|
| Biały / biało-czarny | Przód lewy | B5 / B6 | Plus i minus muszą pozostać w tej samej parze. |
| Szary / szaro-czarny | Przód prawy | B3 / B4 | Nie łącz go z masą auta. |
| Zielony / zielono-czarny | Tył lewy | B7 / B8 | W części modeli można je wykorzystać także do subwoofera. |
| Fioletowy / fioletowo-czarny | Tył prawy | B1 / B2 | Przy subwooferze bywa to najważniejsza para w całej wiązce. |
Przy schematach ISO zawsze sprawdzam, z której strony patrzę na wtyk. Widok od strony pinów i od strony przewodów potrafi odwrócić numerację, a to wystarczy, żeby pomylić zasilanie z głośnikami. Jeśli masz wątpliwość, lepiej poświęcić minutę na porównanie z przejściówką niż później szukać przyczyny braku dźwięku.
Kiedy w samochodzie trzeba zamienić czerwony z żółtym
To jest najczęstszy punkt zapalny przy montażu. Samo radio Pioneer jest przygotowane na typowy układ, ale w aucie funkcje A4 i A7 potrafią być rozpisane odwrotnie. Efekt jest bardzo charakterystyczny: radio działa, ale gubi pamięć po wyjęciu kluczyka albo przeciwnie, nie wyłącza się tak, jak powinno. Ja w takim przypadku nie zgaduję, tylko sprawdzam napięcie miernikiem.
| Objaw | Co zwykle oznacza | Co zrobić |
|---|---|---|
| Radio traci ustawienia po wyłączeniu zapłonu | Żółty i czerwony przewód mają zamienione funkcje albo brak stałego +12 V | Sprawdź A4 i A7, a potem zamień przewody, jeśli instalacja tego wymaga. |
| Radio nie gaśnie po wyjęciu kluczyka | Czerwony przewód nie dostaje sygnału po stacyjce | Znajdź właściwe ACC albo użyj adaptera z sygnałem po zapłonie. |
| Radio uruchamia się niestabilnie | Problem z masą albo słabe połączenie zasilania | Sprawdź A8 i punkt masowy na karoserii. |
| Brak reakcji na podświetlenie auta | Niepodłączony przewód illumination | Jeśli chcesz tę funkcję, podłącz pomarańczowo-biały przewód do obwodu świateł. |
W samochodach bez pozycji ACC sprawa jest prostsza, niż się wydaje, ale wymaga dyscypliny. Nie wolno wtedy podpinać czerwonego przewodu „byle gdzie”, bo radio może pobierać prąd cały czas i rozładowywać akumulator. Jeśli auto nie daje sygnału po stacyjce wprost, trzeba go pobrać z innego obwodu albo zastosować odpowiedni adapter, który taki sygnał generuje.
Jak podłączyć radio krok po kroku
Najbezpieczniej robię to zawsze w tej samej kolejności. Dzięki temu od razu wiadomo, czy problem leży w zasilaniu, czy w samej sekcji audio. Ten porządek oszczędza czas, bo nie trzeba wracać do początku po każdym nieudanym teście.
- Odłącz minus akumulatora, zanim dotkniesz wiązki.
- Sprawdź, czy w aucie masz klasyczne ISO, czy potrzebna jest przejściówka z fabrycznej wtyczki.
- Multimetrem potwierdź, który przewód daje stałe +12 V, który działa po stacyjce, a który jest masą.
- Połącz żółty z A4, czerwony z A7, a czarny z A8, jeśli układ w aucie jest zgodny ze standardem.
- Podłącz przewody głośnikowe parami, zachowując biegunowość każdego kanału.
- Niebiesko-biały przewód wykorzystaj tylko wtedy, gdy auto ma antenę elektryczną, aktywną antenę lub zewnętrzny wzmacniacz.
- Pomarańczowo-biały podłącz wyłącznie wtedy, gdy chcesz, aby radio przyciemniało ekran po włączeniu świateł.
- Zanim wsuniesz radio do kieszeni, włącz je, sprawdź dźwięk na każdym kanale i dopiero wtedy domykaj montaż.
Przeczytaj również: mAh w baterii - Czy to wystarczy? Wybierz mądrze!
Gdy auto nie ma pozycji ACC
To częsty przypadek w starszych samochodach i w części aut, w których fabryczne radio działało po innym logice niż aftermarketowy Pioneer. W takiej sytuacji szukam zasilania po zapłonie w innym miejscu instalacji, zwykle z bezpieczników lub z adaptera przeznaczonego do konkretnego modelu auta. Najważniejsze jest jedno: czerwony przewód musi dostać sygnał, który znika po wyjęciu kluczyka. Tylko wtedy radio zachowuje się normalnie i nie pobiera prądu na postoju.
Jakie akcesoria naprawdę się przydają przy tej instalacji
Tu łatwo przesadzić z zakupami, ale są akcesoria, bez których montaż robi się niepotrzebnie nerwowy. Ja patrzę na nie praktycznie: mają uprościć podłączenie, ochronić fabryczną wiązkę i dać pewność, że radio będzie działało tak, jak trzeba. W przypadku nowoczesnych aut dochodzi jeszcze kwestia komunikacji z elektroniką pojazdu, więc zwykła przejściówka ISO nie zawsze wystarczy.
| Akcesorium | Po co jest | Kiedy ma największy sens |
|---|---|---|
| Przejściówka z fabrycznej wtyczki auta na ISO | Łączy radio z instalacją bez cięcia przewodów | Gdy samochód nie ma pełnego, klasycznego ISO. |
| Adapter antenowy | Dopasowuje gniazdo anteny do radia Pioneer | Gdy auto ma inny standard wtyku antenowego, na przykład popularny w nowszych modelach. |
| Interfejs CAN-BUS | Pomaga odtworzyć sygnał zapłonu, podświetlenie lub sterowanie z kierownicy | W nowszych autach, gdzie logika zasilania idzie przez elektronikę pojazdu. |
| Ramka montażowa lub kieszeń DIN | Stabilizuje radio w konsoli | Gdy fabryczny otwór jest większy niż obudowa nowego radia. |
| Multimetr, konektory, koszulki termokurczliwe | Pozwalają sprawdzić napięcia i zrobić trwałe połączenie | Praktycznie przy każdej instalacji, nawet tej najprostszej. |
W autach z aktywną anteną adapter mechaniczny to dopiero połowa sukcesu. Jeśli antena potrzebuje zasilania, sygnał z niebiesko-białego przewodu staje się istotny, bo bez niego odbiór potrafi być słaby albo niestabilny. Z kolei przy fabrycznym wzmacniaczu sama kostka ISO nie załatwia sprawy, bo radio musi jeszcze „obudzić” wzmacniacz odpowiednim sygnałem sterującym.
Co sprawdzam przed zamknięciem konsoli, żeby nie wracać do tematu
Najwięcej czasu oszczędza mi nie sam montaż, tylko uczciwy test przed złożeniem wszystkiego do końca. Radio może wyglądać na podłączone poprawnie, a mimo to jeden źle spięty przewód potrafi później zmusić do ponownego wyjmowania całej konsoli. Dlatego przed końcowym wsunięciem urządzenia zawsze robię krótki przegląd działania.
- Radio pamięta stacje i ustawienia po wyłączeniu zapłonu.
- Uruchamia się i gaśnie razem z kluczykiem, bez opóźnień i bez samoczynnego podtrzymywania pracy.
- Każdy kanał głośnikowy gra osobno, a balans i fader działają normalnie.
- Nie ma trzasków, przydźwięku ani zaniku dźwięku przy poruszaniu wiązką.
- Jeśli podłączyłeś przewód podświetlenia, ekran przygasa po włączeniu świateł.
- Przewody, których nie używasz, są dobrze zaizolowane, a szczególnie te od głośników.
Jeśli wszystkie te punkty się zgadzają, instalację uznaję za poprawną i dopiero wtedy zamykam konsolę. To prosty nawyk, ale właśnie on odróżnia szybki montaż od montażu, do którego trzeba wracać po kilku dniach. W przypadku radia Pioneer przez ISO ta dodatkowa kontrola naprawdę robi różnicę.
