Złącze BNC jest małe, ale w praktyce potrafi przesądzić o jakości całego toru sygnałowego. Jeśli pracujesz z kablem koncentrycznym, sprzętem pomiarowym, monitoringiem albo instalacją wideo, ten element decyduje nie tylko o wygodzie podłączenia, ale też o stabilności sygnału i trwałości połączenia. Poniżej wyjaśniam, czym jest to rozwiązanie, jakie akcesoria mają realny sens i jak dobrać wariant, który nie będzie sprawiał kłopotów po kilku tygodniach używania.
Najważniejsze rzeczy o złączu BNC, które warto znać przed zakupem
- BNC to szybkozłączne złącze do kabla koncentrycznego z blokadą bagnetową, zwykle zamykaną jednym ruchem.
- Najczęściej spotkasz wersje 50 Ω i 75 Ω, a ich dobór ma znaczenie dla jakości sygnału.
- Do wideo i monitoringu zwykle wybiera się 75 Ω, a do RF i pomiarów 50 Ω.
- Najpraktyczniejsze akcesoria to adaptery, terminatory, łączniki, kapturki ochronne i wtyki kątowe.
- Większość problemów wynika nie z samego złącza, tylko z niedopasowanego kabla, słabego montażu albo nadmiaru przejściówek.
Czym jest złącze BNC i dlaczego wciąż pozostaje standardem
BNC, czyli Bayonet Neill-Concelman, to klasyczne złącze do połączeń z kablem koncentrycznym. Jego największa zaleta jest prosta: szybkie wpinanie i pewne blokowanie połączenia bez śrub i bez zgadywania, czy wtyk siedzi już stabilnie. W praktyce przekręcasz go o około 1/4 obrotu i połączenie jest gotowe do pracy.
Ja patrzę na ten typ złącza przede wszystkim jak na rozwiązanie serwisowe i techniczne. Ma działać przewidywalnie, wytrzymywać częste przepinanie i zachowywać parametry sygnału lepiej niż przypadkowy zestaw przejściówek. Dlatego BNC nadal dobrze trzyma się w laboratoriach, w torach wideo i w instalacjach, w których liczy się szybki montaż oraz łatwa diagnostyka. Najważniejsze jest jednak to, że trzeba dobrać właściwą wersję do sygnału, a nie tylko do kształtu wtyku. To prowadzi do pytania, gdzie to złącze sprawdza się najlepiej.
Gdzie to złącze sprawdza się najlepiej
Najczęściej spotykam je tam, gdzie sygnał jest przesyłany przez kabel koncentryczny, a połączenia są często przepinane albo muszą być łatwe do serwisowania. BNC nie jest rozwiązaniem uniwersalnym do wszystkiego, ale w kilku obszarach wciąż wygrywa wygodą i praktycznością.
| Zastosowanie | Dlaczego BNC pasuje | Na co zwrócić uwagę |
|---|---|---|
| Pomiary i laboratoria | Szybkie przepinanie i prosta obsługa podczas testów | Wersja 50 Ω, dobre ekranowanie i mało przejściówek |
| Monitoring i wideo | Stabilne połączenie dla toru sygnałowego | Wersja 75 Ω, zgodny kabel, poprawne zakończenie linii |
| Sprzęt radiowy i RF | Wygodne łączenie urządzeń i torów pomiarowych | Dopasowanie impedancji i jakość styków |
| Zestawy serwisowe i testowe | Łatwa zmiana konfiguracji bez narzędzi | Wtyki kątowe, adaptery i porządne przewody pomiarowe |
| Starsze instalacje 10BASE2 | Zgodność z historycznymi systemami | Użycie tylko tam, gdzie sprzęt faktycznie tego wymaga |
W nowoczesnych projektach BNC najczęściej pojawia się tam, gdzie liczy się serwisowalność i prostota. Jeśli jednak tor ma pracować w bardzo wysokich częstotliwościach albo w środowisku silnych drgań, czasem lepiej od razu rozważyć inne złącze. Żeby jednak dobrze ocenić, czy BNC pasuje do danego zadania, trzeba najpierw dobrać właściwą wersję i akcesoria.
Jak dobrać właściwy wariant i akcesoria
W praktyce wybór nie sprowadza się do pytania „czy to jest BNC”, tylko „czy to jest właściwe BNC”. Różnice między wersjami są konkretne i mają znaczenie dla dopasowania sygnału, trwałości połączenia oraz wygody montażu.
50 Ω czy 75 Ω
| Cecha | 50 Ω | 75 Ω |
|---|---|---|
| Najczęstsze zastosowanie | RF, aparatura pomiarowa, tor testowy | Wideo, monitoring, transmisja obrazu |
| Co daje w praktyce | Dobre dopasowanie w torach radiowych | Lepszą zgodność z instalacjami wideo |
| Typowy błąd | Użycie w torze zaprojektowanym pod 75 Ω | Stosowanie w miejscach, gdzie potrzebujesz 50 Ω |
Jeśli mieszam impedancję bez potrzeby, dostaję odbicia, gorszą jakość sygnału i problemy, które na pierwszy rzut oka wyglądają jak awaria urządzenia. Przy krótkich odcinkach nie zawsze będzie to od razu widoczne, ale im ważniejszy tor i im bardziej cyfrowy sygnał, tym szybciej różnica zaczyna mieć znaczenie.

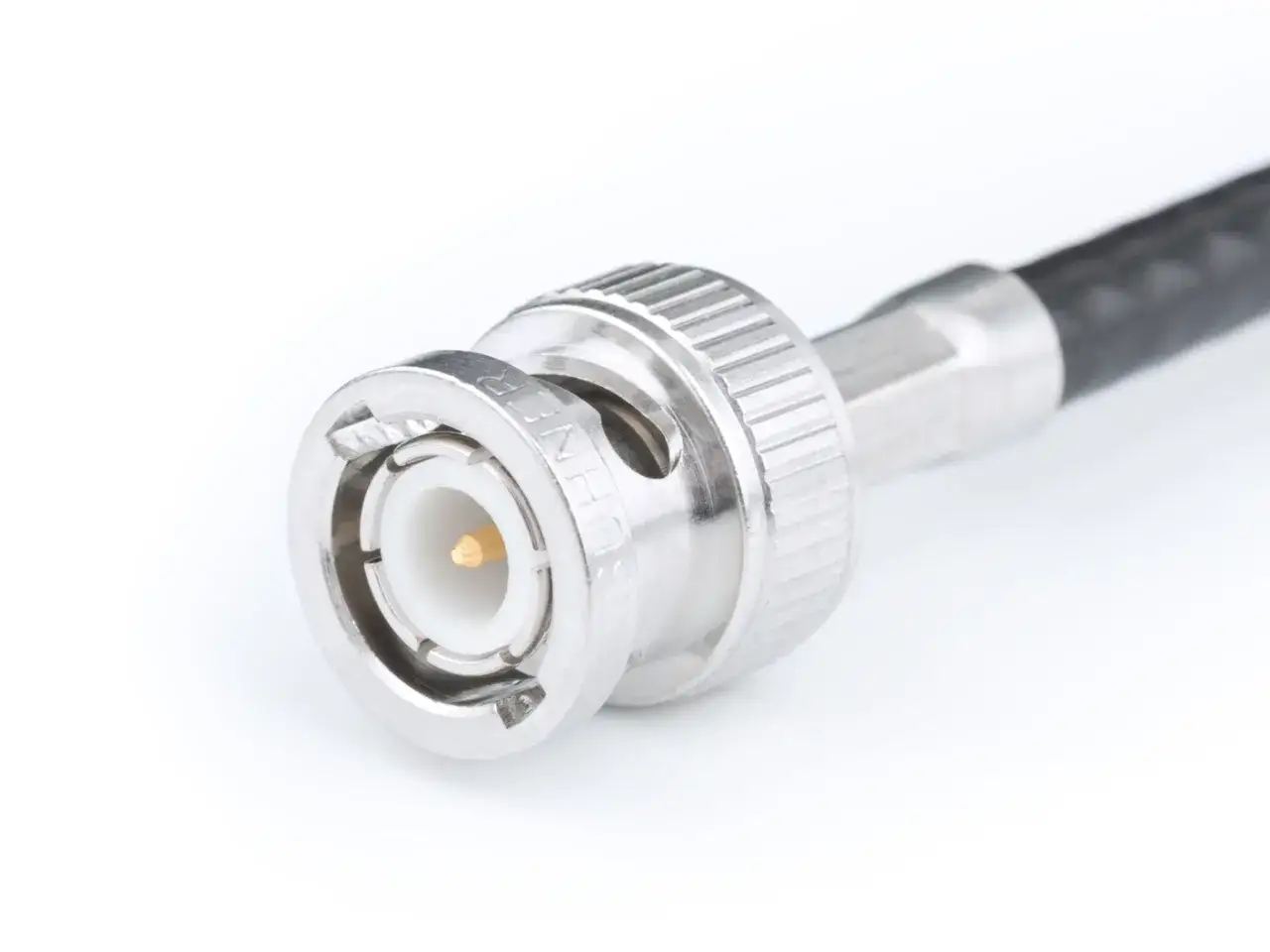

Wtyk, gniazdo i przejściówka
W BNC ważne jest rozróżnienie między wtykiem i gniazdem, bo nie każdy adapter rozwiązuje realny problem. Wtyk to element na kablu, gniazdo najczęściej siedzi w urządzeniu lub panelu, a adapter służy do połączenia dwóch różnych standardów albo do wydłużenia toru. Z mojego doświadczenia wynika, że im mniej przejściówek, tym mniej punktów awarii. Adapter warto kupić wtedy, gdy naprawdę zmienia on możliwość podłączenia, a nie po to, by „jakoś to złożyć”.
Przeczytaj również: IP55 - Co oznacza? Kiedy wystarczy, a kiedy nie?
Prosty, kątowy i panelowy

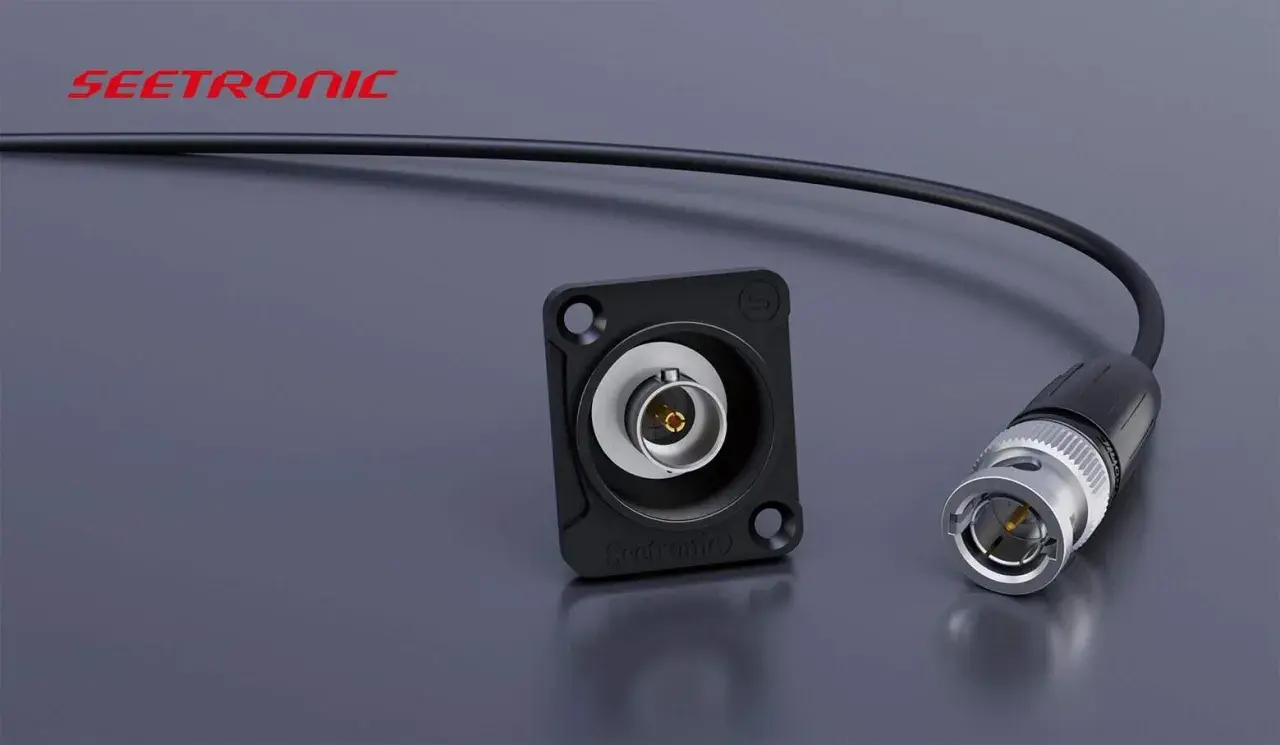

Wtyk prosty najlepiej sprawdza się tam, gdzie kabel może wyjść swobodnie i nie jest ściśnięty przez obudowę. Wtyk kątowy pomaga w ciasnych szafach, przy ścianie albo w małych urządzeniach, gdzie prosty przewód szybko się załamuje. Z kolei złącze panelowe, często nazywane też bulkhead, ułatwia estetyczne i trwałe wyprowadzenie sygnału przez obudowę lub rack. To drobiazg, który robi dużą różnicę w porządnym montażu.
Gdy już wiesz, jaki wariant wybrać, sensownie jest dobrać akcesoria, które wspierają cały tor, a nie go komplikują. I właśnie tu najłatwiej kupić rzeczy naprawdę przydatne albo zupełnie zbędne.
Akcesoria, które naprawdę ułatwiają pracę
Przy tym złączu akcesoria nie są dodatkiem „na wszelki wypadek”. Część z nich po prostu zwiększa niezawodność, a część pozwala uniknąć niepotrzebnych awarii podczas testów, transportu albo częstego przepinania sprzętu.
| Akcesorium | Do czego służy | Kiedy warto je mieć |
|---|---|---|
| Terminator 50 Ω lub 75 Ω | Zamyka linię i ogranicza odbicia sygnału | Gdy wejście zostaje wolne albo pracujesz z rozgałęźnikami |
| Adapter między standardami | Łączy BNC z innym interfejsem | Gdy sprzęt nie ma jednego wspólnego typu gniazda |
| Łącznik prosty | Przedłuża tor sygnałowy | W serwisie, przy testach i awaryjnych naprawach |
| Wtyk kątowy | Oszczędza miejsce przy wyjściu kabla | W szafach rack, obudowach i ciasnych instalacjach |
| Zaślepka ochronna | Chroni styk przed kurzem i uszkodzeniem | Przy sprzęcie mobilnym, magazynowanym lub transportowanym |
Najbardziej praktyczna zasada jest prosta: adapter ma rozwiązywać problem, a nie go maskować. Jeżeli w torze zaczyna przybywać przejściówek, tłumienie rośnie, a każde kolejne połączenie zwiększa ryzyko przypadkowego rozłączenia. Dlatego w dobrze zrobionej instalacji zwykle kupuję mniej elementów, ale lepszej jakości. To z kolei prowadzi do pytania, gdzie użytkownicy najczęściej popełniają błędy.
Najczęstsze błędy przy montażu i użytkowaniu
W przypadku tego złącza problemy najczęściej nie wynikają z samej konstrukcji, tylko z montażu albo z niedopasowania całego zestawu. Ja zwykle sprawdzam najpierw nie urządzenie, lecz właśnie kabel, wtyk i sposób zakończenia przewodu.
- Mieszanie impedancji bez potrzeby, czyli łączenie elementów 50 Ω z torem zaprojektowanym pod 75 Ω lub odwrotnie.
- Zbyt duża liczba adapterów, która wprowadza dodatkowe punkty strat i mechanicznego luzu.
- Nieprawidłowe przygotowanie kabla, zwłaszcza zbyt długie odizolowanie żyły środkowej albo słaby kontakt ekranu.
- Brak pełnego zablokowania złącza, co po czasie daje losowe zaniki sygnału przy dotknięciu przewodu.
- Zbyt mały promień gięcia przy samym wyjściu z wtyku, przez co kabel szybciej się zużywa.
- Używanie zabrudzonych lub zużytych styków, które pogarszają kontakt bardziej, niż widać to gołym okiem.
W praktyce jeden źle zrobiony wtyk potrafi wygenerować więcej problemów niż cały odcinek porządnego kabla. Dlatego przy montażu nie warto oszczędzać na końcówkach, narzędziach i czasie poświęconym na dokładne dociśnięcie połączenia. Gdy te elementy są dopięte, zostaje pytanie ostatnie: czy BNC jest zawsze najlepszym wyborem.
Kiedy BNC nadal wygrywa, a kiedy lepiej wybrać inny konektor
Jeśli chodzi o wygodę, BNC nadal ma bardzo mocną pozycję. Dobrze sprawdza się tam, gdzie połączenia są częste, sprzęt jest testowany, a użytkownik chce szybko odłączyć i ponownie podłączyć tor sygnałowy bez narzędzi. W takiej roli ten standard jest po prostu trudny do pobicia.
| Złącze | Kiedy ma sens | Dlaczego zamiast BNC |
|---|---|---|
| BNC | Laboratoria, wideo, serwis, szybkie przepinanie | Najlepszy kompromis między wygodą a niezawodnością |
| TNC | Sprzęt mobilny i miejsca narażone na drgania | Gwint trzyma mocniej niż blokada bagnetowa |
| SMA | Wyższe częstotliwości i małe urządzenia | Mniejszy format i lepsza skala dla bardziej wymagającego RF |
| F-type | Instalacje TV i SAT w domu | Tanie, popularne i naturalne dla systemów 75 Ω |
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłaby bardzo prosta: wybieraj BNC nie dlatego, że jest znane, ale dlatego, że pasuje do sygnału, kabla i sposobu pracy. Gdy zgadzają się impedancja, typ przewodu i liczba przejściówek, złącze działa przewidywalnie przez długi czas. Gdy jeden z tych elementów jest przypadkowy, problemy zaczynają wyglądać jak awaria sprzętu, choć źródło leży dużo bliżej samego kabla.
