Dipol to jedno z tych pojęć, które wracają w fizyce, chemii i technice antenowej, a w opisach akcesoriów potrafią oznaczać coś bardzo konkretnego. W tym tekście wyjaśniam, co to dipol, jak działa w antenach i po czym poznać, czy dany model ma sens w Twoim zastosowaniu.
Najkrócej rzecz ujmując, dipol to układ dwóch przeciwieństw połączonych jedną osią
- W fizyce dipol oznacza układ dwóch przeciwnych ładunków albo biegunów oddzielonych odległością.
- W technice antenowej dipol to prosta antena z dwóch promienników, która pracuje w określonym paśmie.
- Najczęściej spotkasz go w radiu FM, telewizji, sprzęcie pomiarowym i części akcesoriów antenowych.
- Przy wyborze liczą się nie tylko nazwa i wygląd, ale też pasmo pracy, polaryzacja, impedancja i sposób montażu.
- Jeśli opis produktu jest zbyt ogólny, to zwykle nie jest zaleta, tylko sygnał, że trzeba sprawdzić parametry.
Dipol w fizyce i w antenach
Ja zawsze zaczynam od kontekstu, bo słowo „dipol” nie oznacza jednej rzeczy. W najprostszym sensie chodzi o układ dwóch „biegunów” o przeciwnym znaku lub przeciwnym działaniu, oddzielonych pewną odległością. W fizyce mówimy więc o dipolu elektrycznym albo dipolu magnetycznym, a w technice o dipolu antenowym, czyli jednej z podstawowych konstrukcji radiowych.
To rozróżnienie jest ważne, bo od niego zależy, czego tak naprawdę szukasz. W jednym przypadku chodzi o zjawisko i opis pola, w drugim o konkretny element sprzętu. Właśnie dlatego w opisach akcesoriów antenowych ten termin pojawia się tak często, a bez doprecyzowania łatwo go błędnie zinterpretować.
| Kontekst | Co oznacza dipol | Przykład | Dlaczego to ważne |
|---|---|---|---|
| Fizyka | Układ dwóch przeciwnych ładunków lub biegunów oddzielonych odległością | Dipol elektryczny, dipol magnetyczny | Pomaga opisać pole i oddziaływanie z otoczeniem |
| Chemia | Cząsteczka z nierównym rozkładem ładunku | Woda jako cząsteczka polarna | Wyjaśnia rozpuszczalność i własności substancji |
| Technika | Antena z dwóch promienników | Dipol półfalowy | Decyduje o odbiorze i nadawaniu sygnału |
W praktyce najczęściej interesuje nas jednak antena, bo to ona pojawia się w opisach sprzętu i akcesoriów. I właśnie od działania takiej konstrukcji warto przejść do konkretu.
Jak działa dipol antenowy
Dipol antenowy składa się z dwóch przewodzących ramion, do których doprowadza się sygnał w punkcie zasilania, zwykle pośrodku. Gdy przez antenę płynie prąd zmienny, na przemian pojawiają się w niej obszary o różnym potencjale, a cała konstrukcja zaczyna promieniować lub odbierać fale elektromagnetyczne. Dla anteny półfalowej całkowita długość jest zwykle zbliżona do połowy długości fali, ale w praktyce trzeba uwzględnić korekty konstrukcyjne.
Najprościej mówiąc, to antena, która „lubi” określoną częstotliwość. Dla 100 MHz długość fali wynosi około 3 m, więc dipol półfalowy ma łącznie mniej więcej 1,5 m. Dla 2,4 GHz całość skraca się do kilku centymetrów, więc widać od razu, dlaczego dipol nie jest uniwersalnym prętem do wszystkiego.
- Rezonans oznacza, że antena pracuje najefektywniej w określonym paśmie częstotliwości.
- Polaryzacja zależy od ułożenia ramion, więc ustawienie poziome i pionowe nie daje tego samego efektu.
- Impedancja to parametr dopasowania anteny do kabla i odbiornika, a jego zignorowanie obniża jakość pracy całego układu.
- Otoczenie ma znaczenie, bo metal, ściany i dach potrafią tłumić sygnał albo zmieniać charakterystykę anteny.
Tu właśnie widać, że dipol nie jest abstrakcyjnym pojęciem z podręcznika, tylko bardzo praktycznym elementem systemu radiowego. To prowadzi do pytania, gdzie najczęściej spotyka się go w sprzęcie i akcesoriach.

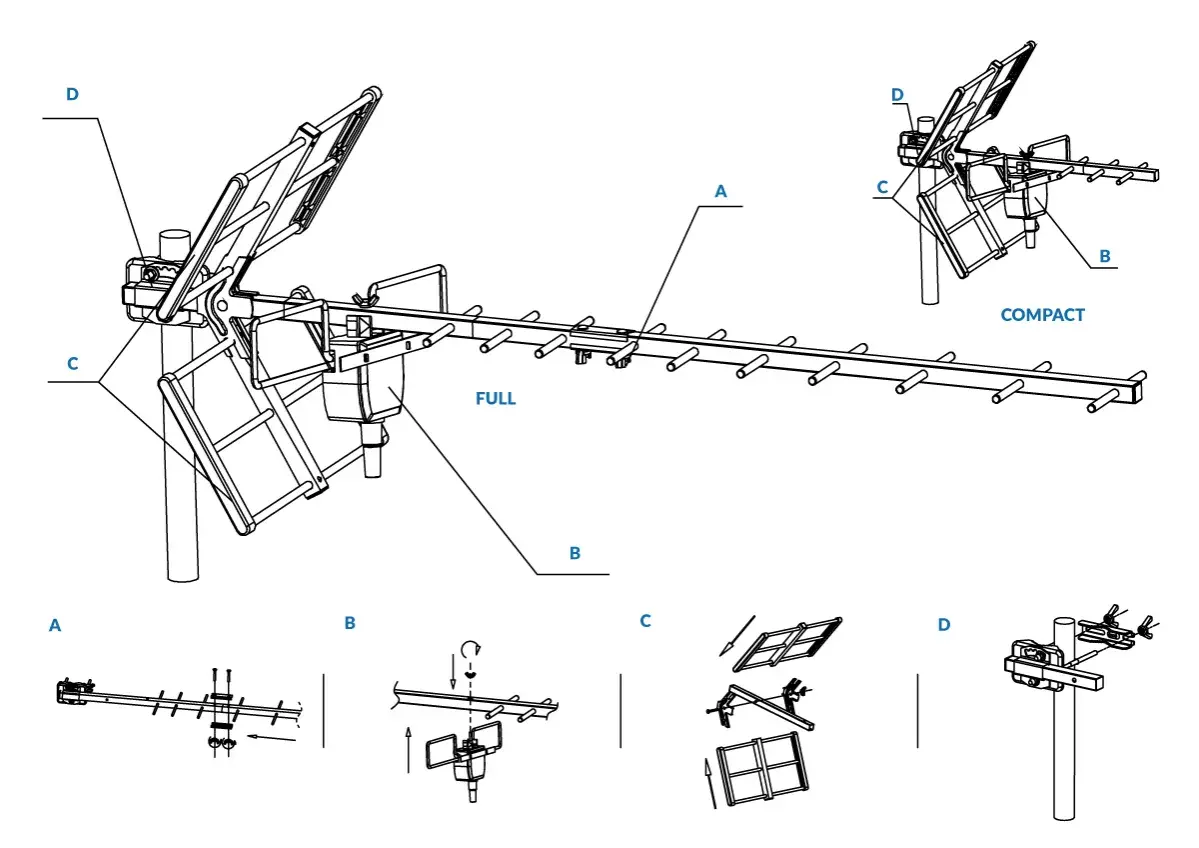

Gdzie spotkasz dipol w sprzęcie i akcesoriach
W sklepach z elektroniką i akcesoriami antenowymi dipol pojawia się częściej, niż wiele osób zakłada. Najbardziej oczywisty przykład to anteny do radia FM i telewizji, ale równie dobrze może chodzić o prostą antenę do urządzeń pomiarowych, krótkofalarskich albo o wewnętrzny element większego systemu antenowego. W niektórych konstrukcjach dipol jest samodzielną anteną, w innych stanowi punkt wyjścia do bardziej rozbudowanej całości.
Ja zwracam uwagę na to, że nazwa bywa myląca: w opisie produktu „dipol” może oznaczać cały zespół antenowy, a nie tylko dwa druty czy dwa pręty. W praktyce istotne są też dodatki, czyli akcesoria montażowe, kabel koncentryczny, wtyki, uchwyty, czasem symetryzator, czyli prosty element dopasowujący antenę do przewodu.
- W radiofonii FM dipol bywa wykorzystywany jako prosta antena odbiorcza, często ustawiana pod konkretną polaryzację.
- W telewizji naziemnej może być jednym z elementów zestawu antenowego, szczególnie tam, gdzie liczy się prostota i przewidywalność działania.
- W sprzęcie krótkofalarskim dipol jest ceniony za prostą konstrukcję i dobre parametry w wybranym paśmie.
- W urządzeniach bezprzewodowych małe dipole pojawiają się jako elementy wewnętrzne, choć użytkownik zwykle widzi tylko efekt końcowy.
Skoro wiadomo już, gdzie taki element występuje, sens ma dopiero porównanie parametrów, bo sama nazwa nie mówi jeszcze, czy antena sprawdzi się w Twojej sytuacji.
Jak dobrać dipol do zastosowania
Przy wyborze patrzę przede wszystkim na praktykę, nie na marketing. Dobra antena dipolowa nie jest „najmocniejsza” w oderwaniu od reszty systemu, tylko po prostu pasuje do częstotliwości, polaryzacji i miejsca montażu. Jeśli kupisz zły model, problemem zwykle nie jest sam dipol, tylko to, że pracuje poza swoim naturalnym zakresem.
| Parametr | Na co patrzeć | Najczęstszy błąd |
|---|---|---|
| Pasmo pracy | Czy antena obejmuje właściwą częstotliwość | Zakup „uniwersalnego” modelu bez sprawdzenia zakresu |
| Polaryzacja | Pozioma lub pionowa, zgodna z nadajnikiem | Zły obrót ramion i wyraźny spadek sygnału |
| Dopasowanie | Impedancja, symetryzator i rodzaj kabla | Straty na połączeniu i niestabilny odbiór |
| Montaż | Wnętrze, balkon, dach, maszt lub ściana | Instalacja przy metalowych przeszkodach lub w złym kierunku |
| Środowisko | Warunki pogodowe i poziom zakłóceń | Założenie, że sam typ anteny rozwiąże każdy problem |
Przy okazji warto pamiętać o jednej rzeczy: jeśli dipol współpracuje z kablem koncentrycznym, często potrzebny jest element dopasowujący, na przykład symetryzator. To drobiazg, ale w praktyce potrafi zadecydować o tym, czy instalacja działa stabilnie, czy tylko „jakoś działa”.
Kiedy już wiesz, jak dobrać konstrukcję do warunków, łatwiej zobaczyć, jakie błędy popełnia się najczęściej przy interpretacji samego pojęcia.
Najczęstsze pomyłki przy interpretacji tego pojęcia
Najwięcej nieporozumień widzę wtedy, gdy ktoś zakłada, że dipol to po prostu dowolna antena z dwóch części. To uproszczenie jest wygodne, ale technicznie mylące. Dipol ma konkretną geometrię i pracuje w określony sposób, więc nie każdy pręt czy każdy zestaw ramion spełnia tę definicję.
- Mylenie dipola z każdą anteną prętową - nie każda antena zbudowana z dwóch elementów jest dipolem w sensie technicznym.
- Przekonanie, że dłuższa antena zawsze działa lepiej - długość musi pasować do pasma, inaczej efektywność spada.
- Ignorowanie polaryzacji - przy odbiorze sygnału to jeden z najprostszych powodów słabego wyniku.
- Pomijanie otoczenia - metalowa balustrada, ściana albo dach potrafią zmienić pracę anteny bardziej, niż sugeruje specyfikacja.
- Zakup bez sprawdzenia pasma - antena „do wszystkiego” brzmi atrakcyjnie, ale rzadko daje najlepszy efekt.
Ja traktuję te błędy jako praktyczny filtr: jeśli ktoś je rozumie, dużo łatwiej wybiera sprzęt bez rozczarowań. A to dobrze przygotowuje do ostatniego kroku, czyli czytania opisu produktu w sklepie z akcesoriami.
Jak czytać opis dipola w sklepie z akcesoriami
W opisie produktu najważniejsze są konkretne liczby i parametry, a nie samo słowo „dipol”. Gdy przeglądam ofertę, szukam przede wszystkim zakresu częstotliwości, informacji o polaryzacji, impedancji, sposobie montażu oraz tego, czy w zestawie jest symetryzator albo inne dopasowanie. Jeśli opis tego nie podaje, traktuję to jako brak danych, a nie jako plus.
- Sprawdź, czy antena działa w paśmie, którego faktycznie potrzebujesz.
- Porównaj sposób montażu z miejscem, w którym chcesz ją zamontować.
- Zwróć uwagę, czy producent podaje polaryzację i impedancję.
- Ustal, czy potrzebujesz samego dipola, czy całego zestawu z uchwytem, kablem i symetryzatorem.
- Jeśli opis jest ogólny, poproś o dokładną specyfikację zamiast zgadywać na podstawie zdjęcia.
W praktyce właśnie to odróżnia sensowny zakup od przypadkowego wyboru. Jeśli widzisz w ofercie samą nazwę bez parametrów, to dla mnie sygnał ostrzegawczy, bo dipol działa dobrze tylko wtedy, gdy jest dopasowany do konkretnego zastosowania, a nie kupiony „na oko”.
