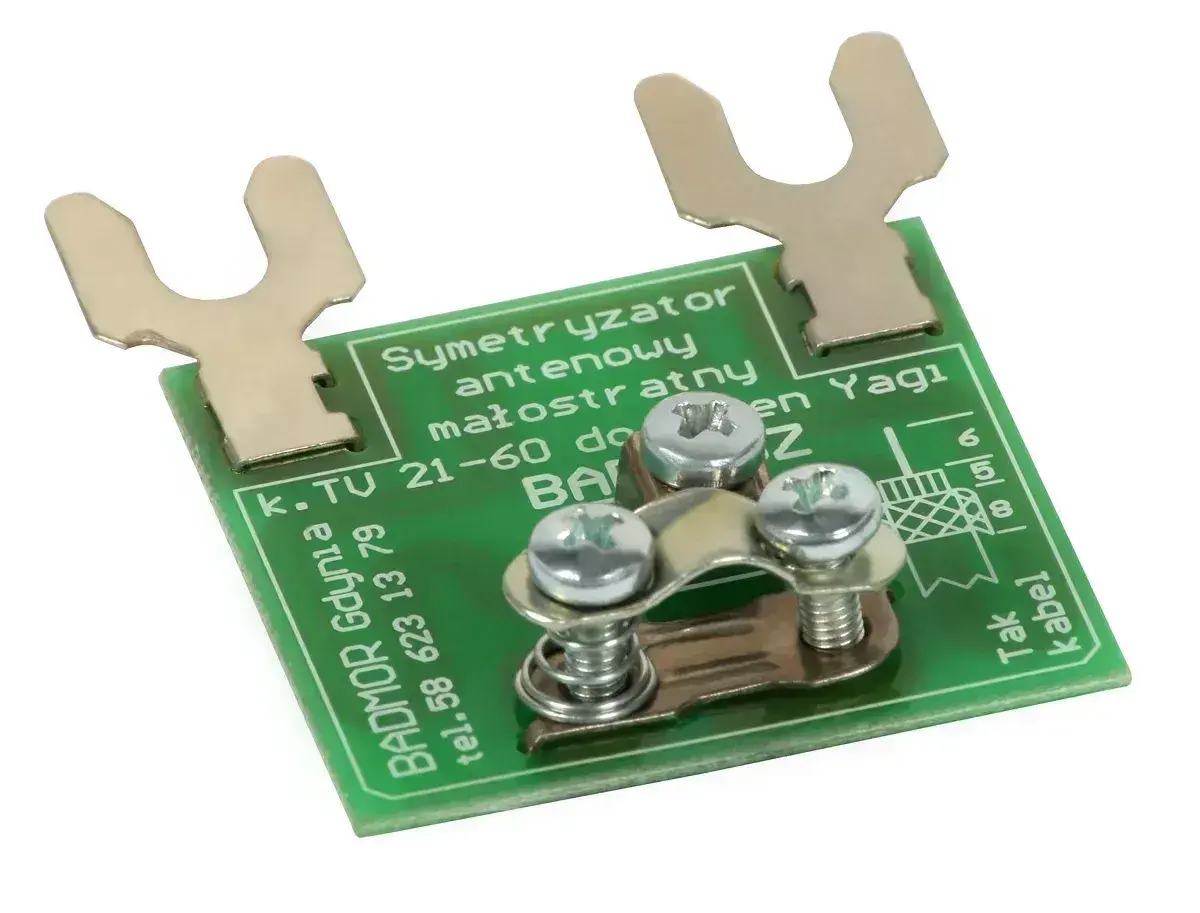

W instalacji antenowej mały element często decyduje o tym, czy sygnał trzyma stabilny poziom, czy zaczynają się przerwy i pikseloza. Taki symetryzator antenowy nie wzmacnia obrazu, ale porządkuje dopasowanie między anteną a kablem koncentrycznym, a to w praktyce bywa różnicą między poprawnym odbiorem a chaosem w torze sygnałowym. W tym tekście wyjaśniam, jak działa ten osprzęt, kiedy ma sens, jak dobrać właściwy model i jak uniknąć błędów przy montażu.
Najważniejsze rzeczy, które warto wiedzieć przed montażem
- To pasywny element, który dopasowuje antenę do kabla i zmienia linię symetryczną na niesymetryczną.
- W praktyce najczęściej spotyka się układ 300/75 Ω, czyli transformację impedancji 4:1.
- Nie zastępuje wzmacniacza i nie naprawi słabego sygnału z nadajnika.
- O poprawnym wyborze decydują pasmo pracy, typ złącza i zgodność z anteną.
- W dobrze dobranej instalacji montaż jest prosty, ale puszka antenowa musi być szczelna i czysta.
Co naprawdę robi ten element w torze antenowym
Najprościej mówiąc, to układ dopasowujący, który pozwala połączyć antenę pracującą w torze symetrycznym z kablem koncentrycznym, czyli linią niesymetryczną. W antenach telewizyjnych i radiowych taki układ zwykle zamienia impedancję 300 Ω na 75 Ω, dzięki czemu sygnał nie „odbija się” od połączenia tak łatwo, a cały tor działa spokojniej i przewidywalniej.
W praktyce patrzę na to jak na korektę geometrii całej instalacji, a nie jak na cudowny dodatek. Jeśli dopasowanie jest złe, rosną odbicia, pogarsza się współczynnik fali stojącej i odbiornik dostaje sygnał mniej stabilny, nawet jeśli na papierze antena ma dobry zysk. To właśnie dlatego niewielki element w puszce antenowej potrafi zrobić większą różnicę niż pozornie mocniejszy, ale źle dobrany osprzęt.
| Co się dzieje bez dopasowania | Pojawiają się odbicia, wahania jakości sygnału i większa wrażliwość na zakłócenia. |
|---|---|
| Co daje dobrze dobrany układ | Uspokaja tor sygnałowy, poprawia współpracę anteny z kablem i zmniejsza straty wynikające z niedopasowania. |
| Czego nie robi | Nie zwiększa mocy sygnału i nie działa jak wzmacniacz. |
Gdy rozumiesz już tę podstawę, łatwiej odróżnić element dopasowujący od wzmacniacza, bo to właśnie tam najczęściej zaczynają się kosztowne pomyłki.
Kiedy wystarcza symetryzator, a kiedy potrzebny jest wzmacniacz
To pytanie wraca w instalacjach antenowych najczęściej i dobrze, bo odpowiedź nie jest oczywista dla początkujących. Symetryzator rozwiązuje problem dopasowania impedancji, ale nie podnosi poziomu sygnału; wzmacniacz robi odwrotną rzecz, czyli zwiększa poziom sygnału, ale nie naprawia złego dopasowania. Jeśli pomylisz te role, możesz wydać pieniądze na element, który nie rozwiąże realnego problemu.
| Cecha | Układ dopasowujący | Wzmacniacz antenowy |
|---|---|---|
| Zasilanie | Nie wymaga zasilania | Zwykle wymaga 5 V, 12 V albo zasilania z odbiornika |
| Główne zadanie | Dopasowanie anteny do kabla | Podbicie poziomu sygnału |
| Kiedy ma sens | Gdy antena ma wyjście symetryczne 300 Ω, a kabel 75 Ω | Gdy sygnał z nadajnika jest naprawdę za słaby i sama antena nie wystarcza |
| Ryzyko | Zły zakres pracy albo złe złącze | Przesterowanie instalacji i gorszy odbiór mimo „mocniejszego” sygnału |
W praktyce bardzo często zaczynam od pasywnego rozwiązania, a dopiero potem myślę o wzmacnianiu. Jeśli instalacja jest w zasięgu nadajnika, wzmacniacz bywa zbędny, a czasem wręcz szkodzi. I odwrotnie: jeśli sygnał jest słaby już na starcie, sam element dopasowujący nie załatwi sprawy, bo nie doda energii do toru.
Jak dobrać model do anteny i pasma pracy
Dobór nie sprowadza się do hasła „pasuje albo nie pasuje”. Patrzę przede wszystkim na pasmo pracy, typ anteny i sposób zakończenia przewodu. W naziemnej telewizji cyfrowej spotkasz najczęściej zakres UHF 470-694 MHz, a w antenach VHF zakres około 174-230 MHz, choć konkretne modele mogą pracować trochę szerzej lub wężej. Jeśli element ma działać w niewłaściwym paśmie, instalacja może zachowywać się poprawnie tylko pozornie.
| Na co patrzeć | Co to oznacza w praktyce | Moja wskazówka |
|---|---|---|
| Impedancja | Najczęściej 300/75 Ω | To podstawowy układ do wielu anten RTV i DVB-T2 |
| Pasmo | UHF, VHF albo szerokopasmowe | Dobieraj do realnego zakresu anteny, nie do ogólnego opisu w sklepie |
| Złącze | Śrubki, oczka, F albo płytka do puszki | Sprawdź, czy nie będziesz musiał przerabiać połączeń na siłę |
| Warunki zewnętrzne | Wilgoć, UV, wahania temperatury | Do montażu na zewnątrz wybieraj wersje lepiej zabezpieczone mechanicznie |
Na polskim rynku prosty element do instalacji RTV zwykle kosztuje około 5-15 zł, więc to nie jest miejsce, w którym warto oszczędzać dosłownie kilka złotych kosztem złego pasma pracy. Wersje specjalistyczne lub lepiej ekranowane mogą kosztować wyraźnie więcej, ale nadal są to drobne kwoty w porównaniu z ceną całej instalacji. Jeśli muszę coś rekomendować bez zbędnego komplikowania, to wybieram model możliwie najbliższy wymaganiom anteny, a nie „uniwersalny” tylko z nazwy.
Warto też pamiętać o prostym fakcie: jeśli antena ma już wyjście 75 Ω albo ma wbudowany układ dopasowujący, dokładanie kolejnego zwykle nie ma sensu. To jeden z częstszych błędów zakupowych, bo łatwo uznać, że każdy element podobny z wyglądu spełnia tę samą funkcję.
Jak zamontować go poprawnie w puszce anteny
Sam montaż nie jest trudny, ale wymaga porządku. Najkrótsza droga do problemów prowadzi przez luźne styki, wilgoć i zbyt długie, niechlujne odcinki przewodu wewnątrz puszki. Ja traktuję ten etap jak drobną pracę serwisową: kilka minut dokładności daje więcej niż późniejsze poprawki na maszcie.- Odłącz instalację od odbiornika i zasilania, jeśli w torze jest wzmacniacz.
- Otwórz puszkę antenową i sprawdź, czy stary element nie jest utleniony, pęknięty albo zawilgocony.
- Podłącz przewód zgodnie z oznaczeniami producenta, bez skręcania żyły z ekranem.
- Ułóż kabel tak, aby wewnątrz było jak najmniej zbędnego przewodu i naprężeń.
- Dokręć złącza, ale bez przesady, żeby nie uszkodzić gwintu lub punktów lutowniczych.
- Zamknij puszkę tak, by ograniczyć dostęp wilgoci i zabrudzeń.
- Po montażu sprawdź jakość odbioru, a nie tylko sam poziom sygnału.
Tu ważna uwaga: dobry montaż jest częścią działania całego układu. Nawet poprawnie dobrany element nie pomoże, jeśli puszka antenowa jest nieszczelna, przewód ma uszkodzony ekran albo wtyk F został zamontowany byle jak. W instalacjach zewnętrznych wilgoć potrafi zepsuć efekt szybciej niż sam sprzęt zdąży się zużyć.
Najczęstsze błędy, które psują efekt
W terenie widzę kilka pomyłek, które powtarzają się zaskakująco często. Dobra wiadomość jest taka, że większości z nich można uniknąć bez specjalistycznych narzędzi, jeśli tylko wie się, czego szukać.
- Dobór elementu do złego pasma, na przykład UHF zamiast VHF.
- Traktowanie układu dopasowującego jak wzmacniacza.
- Montowanie go w antenie, która już ma właściwe wyjście 75 Ω.
- Zostawienie luźnych połączeń, które po kilku tygodniach łapią utlenienie.
- Upychanie nadmiaru przewodu w puszce, co pogarsza mechanikę połączenia.
- Ignorowanie jakości kabla koncentrycznego i złączy, choć to one często są słabym ogniwem.
Do tego dochodzi jeszcze jeden, mniej oczywisty błąd: oczekiwanie, że jeden mały element rozwiąże każdy problem z odbiorem. Tak nie działa ani antena, ani kabel, ani cała reszta instalacji. Jeśli źródłem kłopotów jest źle ustawiony kierunek anteny, zbyt długi przewód albo rozgałęzienie sygnału na kilka odbiorników, sam element dopasowujący nie odwróci sytuacji.
Co jeszcze sprawdzić, jeśli odbiór nadal jest niestabilny
Jeżeli po montażu sytuacja poprawia się tylko częściowo, nie zakładałbym od razu winy samego elementu. Najpierw sprawdziłbym kabel koncentryczny, jakość złączy, położenie anteny i to, czy w torze nie ma niepotrzebnych strat na rozgałęźnikach. Bardzo często problem nie siedzi w puszce antenowej, tylko w całym otoczeniu instalacji.
W drugiej kolejności patrzę na warunki odbioru. Bliskie przeszkody metalowe, źle ustawiony azymut anteny, odbicia od dachów i ścian czy zbyt mocny wzmacniacz potrafią zepsuć stabilność odbioru bardziej niż brak dopasowania. Jeśli więc chcę mieć pewność, że decyzja była dobra, testuję instalację etapami: najpierw antena i kabel, potem dopasowanie, na końcu ewentualne wzmacnianie.
Najbezpieczniejsza zasada jest prosta: najpierw dopasowanie, potem wzmacnianie. W dobrze złożonej instalacji ten niewielki element potrafi uspokoić tor sygnałowy szybciej niż droższe akcesoria, ale tylko wtedy, gdy reszta układu też trzyma poziom.
